Схема соединения системы

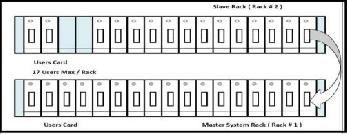

Примеры конфигурации централи с 5 каналами связи

Преимущества установки системы УНИВЕРСАЛ

Центральный блок в системе выполняет функцию коммутации и позволяет совершать 5 одновременных разговоров. Система Универсал имеет следующие преимущества:

• Значительное уменьшение расходов на закупку системы
• Нет риска выхода из строя всей системы одновременно так как каждый аппарата присоединен к индивидуальной карте коммутации. Выход из строя 1 карты коммутации не влияет на исправную работу всех остальных аппаратов
• Очень мощный звук (до 126 дБ без дополнительных громкоговорителей). В аппараты встроены мощные громкоговорители 15 Ватт с усилителями в 15 Ватт, что позволяет разборчиво слышать разговор даже в шумных помещениях. Уровень звука регулируется с диспетчерского пульта, либо по месту на аппаратах с клавиатурой
• Широкий выбор аппаратов: взрывозащищенные, всепогодные, настольные, стандартные, для стерильных помещений
• Простота в установке, программировании и использовании системы
• Неограниченное расстояние (при условии установки местного питания, возможна установка на оптическом волокне)
• Прокладка кабеля по типу звезда с кабелем сечением 0,6 или 0,9 мм
• Возможность записи разговора
• Возможность соединения с системой АТС через интерфейс
• Возможность создания зон громкого оповещения и соединение с системой PAGA
• Возможность трансляции записанных сообщений
• Соединение аппаратов Универсал с дополнительными сигнализациями

Конфигурация системы Универсал

Система прокладки кабеля «звезда»

• 1 диспетчерский пульт и до 99 панелей абонента
• полный интерком (все аппараты являются диспетчерскими пультами с клавиатурой) до 100 аппаратов
• 3 или 5 диспетчерских пультов, каждый пульт имеет свою группу панелей абонентов

Система громкого оповещения

• Возможность добавить систему громкого оповещения по зонам с громкоговорителями на линии 100 Вольт
• Возможность трансляции записанных сообщений на диспетчерскую систему и на систему громкого оповещения Универсал
• Возможность мониторинга системы и переноса на резервные усилители в случае сбоя

Возможности системы Универсал

• Индивидуальный вызов
• Громкое оповещение на все аппараты и все громкоговорители в системе
• Разговор «конференция»
• Дозвон на группу абонентов
• Система громкого оповещения отдельно или комбинированно с аппаратами
• Возможность установить только усилители с громкоговорителями без аппаратов для громкого оповещения на определенную зону, данному усилителю присвоен номер, с ДП возможно транслировать сообщение только на эти ГГ
• Простое программирование с ДП (мощность звука, количество звонков до снятия трубки, программирование групп, типа конфигурации и т. д.)
• Возможность записи разговора
• Возможность соединения системы Универсал с телефонной системой АТС через интерфейс. В данном случае возможно делать громкое оповещение с телефона на систему Универсал
• Возможность соединения с устройством с записанными сообщениями и тревожными сигналами для трансляции на ГГ
• Диспетчерский пульт с дисплеем, на котором высвечиваются набранные и звонящие номера

Установка системы Универсал

• Прокладка кабеля: «звезда»: Кабель сечением 0,9 мм с экраном, 2 пары (1 пара коммутационная , 1 пара питание) от централи к каждому аппарату
• Питание: 48 Вольт, центральное или местное в зависимости от расстояния. Возможна установка на уже существующей прокладке кабеля
• Выбор устройств: Устройства различной мощности звука с ГГ от 5 - 15 W
• Дополнительные возможности и опции: Соединение с дополнительными оптическими и акустическими сигнализациями, с ГГ с усилителями, с релейным контактом, с акустическими кабинами
