- Высокоскоростная шина Hi-Speed USB 2.0 (480 Мбит/с)
- Возможность использования в качестве автономных устройств или модулей
- До 64 оптоизолированных линий цифрового ввода-вывода
- Прочность изоляции до 1250 В СКЗ
- Поддерживает диапазон входных напряжений от 10 до 24 В
- Внешние источники питания от 5 до 35 В для внешней нагрузки
- Cовместимость с широким набором сред разработки приложений (ADE)
- Поддержка SCPI и IVI-COM
- Простое в использовании прикладное программное обеспечение, поставляемое с модулем
- Функция регистратора команд
- Cовместимость со стандартами USBTMC
- Функция прерывания
- Функция объединения в виртуальный порт (Virtual Port)

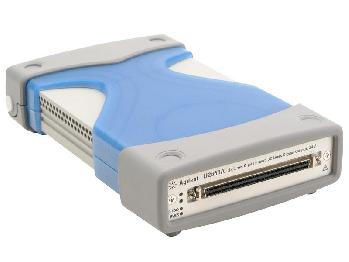

Оптоизолированные устройства цифрового ввода-вывода с шиной USB серии U2600A - семейство модулей с высокими характеристиками, которое состоит из трех моделей: U2651A c 32 изолированными линиями ввода и 32 линиями вывода цифровых данных, U2652A с 64 изолированными линиями ввода и U2653A с 64 изолированными линиями вывода.
Технические характеристики
Модель |
U2651A |
U2652A |
U2653A |
Цифровой ввод |
Число изолированных бит |
32 |
64 |
- |
Тип входа |
Оптоизолир. |
Оптоизолир. |
- |
Макс. входное напряжение |
24 В |
24 В |
- |
Логические уровни |
Высокий |
от 10 до 24 В |
от 10 до 24 В |
- |
Низкий |
от 0 до 2 В |
от 0 до 2 В |
- |
Входное сопротивление |
24 кОм при 0,75 Вт |
24 кОм при 0,75 Вт |
- |
Входной ток (макс.) |
1,5 мА на бит |
1,5 мА на бит |
- |
Напряжение изоляции |
1250 В СКЗ |
1250 В СКЗ |
- |
Цифровой вывод |
Число изолированных бит |
32 |
- |
64 |
Тип выхода |
МОП-транзистор с открытым стоком |
- |
МОП-транзистор с открытым стоком |
Диапазон напряжений внешнего источника питания |
от 5 до 35 В |
- |
от 5 до 35 В |
Падение напряжения на включенном МОП-транзисторе |
< 1,0 В (макс.) |
- |
< 1,0 В (макс.) |
Выходной ток стока на бит |
500 мА (коэфф-т заполнения 100%) на бит |
- |
500 мА (коэфф-т заполнения 100%) на бит |
400 мА (коэфф-т заполнения 100%) для 32 бит |
|
400 мА (коэфф-т заполнения 100%) для 32 бит |
Напряжение изоляции |
1250 В СКЗ |
- |
1250 В СКЗ |
Информация для заказа
U2651A |
Оптоизолированное устройство цифрового ввода-вывода с шиной USB |
U2652A |
Оптоизолированное устройство цифрового ввода-вывода с шиной USB |
U2653A |
Оптоизолированное устройство цифрового ввода-вывода с шиной USB |
Принадлежности, входящие в комплект поставки
- Адаптер переменного/постоянного тока
- Сетевой шнур
- Кабель USB
- Комплект для монтажа в базовый блок
- Краткое руководство по вводу в эксплуатацию
- Краткое руководство по запуску прикладной программы Measurement Manager для серии U2600A
- Компакт-диск Product Reference CD-ROM
- Компакт-диск с набором библиотек Agilent IO Library Suite
- Сертификат калибровки
Дополнительные принадлежости
U2903A |
Клеммный блок со 100-контактным соединителем SCSI-II и кабелем 1 м |
U2904A |
Клеммный блок со 100-контактным соединителем SCSI-II и кабелем 2 м |
U2781A |
6-гнездовой базовый блок модульных приборов |
